Kurzanleitung



DMX-Betrieb

Am roten Knopf den gewünschten Modus wählen.
Mode "6“ = 6-Kanal Betrieb 3 Kanäle je Ausgang.
Mode "7“ = 8-Kanal Betrieb 4 Kanäle je Ausgang.
Mode "0“ = 3-Kanal Betrieb out 1+ out 2 parallel.
Mode "1“ = 4-Kanal Betrieb out 1+ out 2 parallel.
Danach die erforderliche DMX Adressierung vornehmen.
Beispiel: DMX Adresse 1 im 3-Kanal Betrieb,
roter Drehknopf ist links: 0,0,0,1

'stand alone' Betrieb

Am roten Knopf den Modus wählen.
Mode "2“ = feste Farben.
Mode "3" = Farbwechsel.

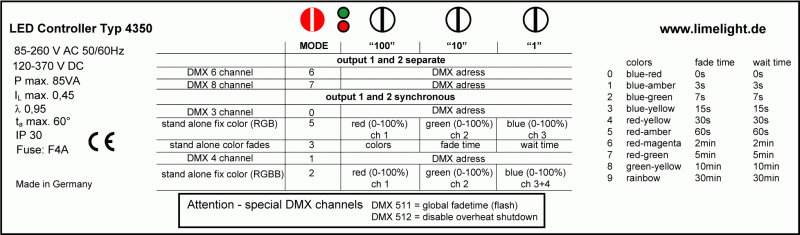

Anhand der unten stehenden Tabelle den
gewünschten Farbwechsel einstellen.
Beispiel: Wechsel von blau zu gelb in
30sec. mit einer 'Wait-time' von 60sec.
roter Drehknopf ist links: 3,3,4,5
